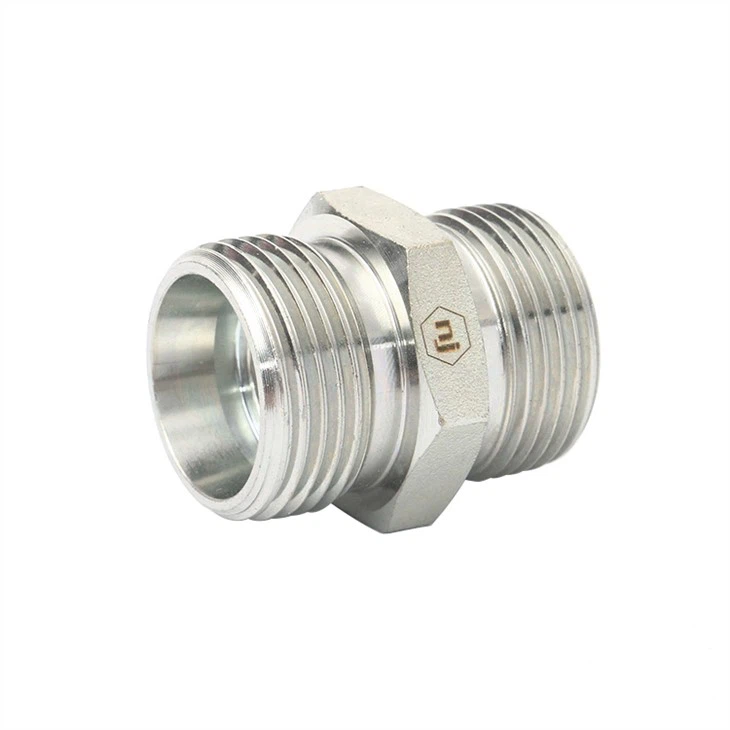

Metrisk gänga Bite Type Rörkopplingar

Form: Rak
Tråd 1 Typ: Metrisk tråd
Tråd 2 Typ: Metrisk tråd

Skicka förfrågan

chatta nu

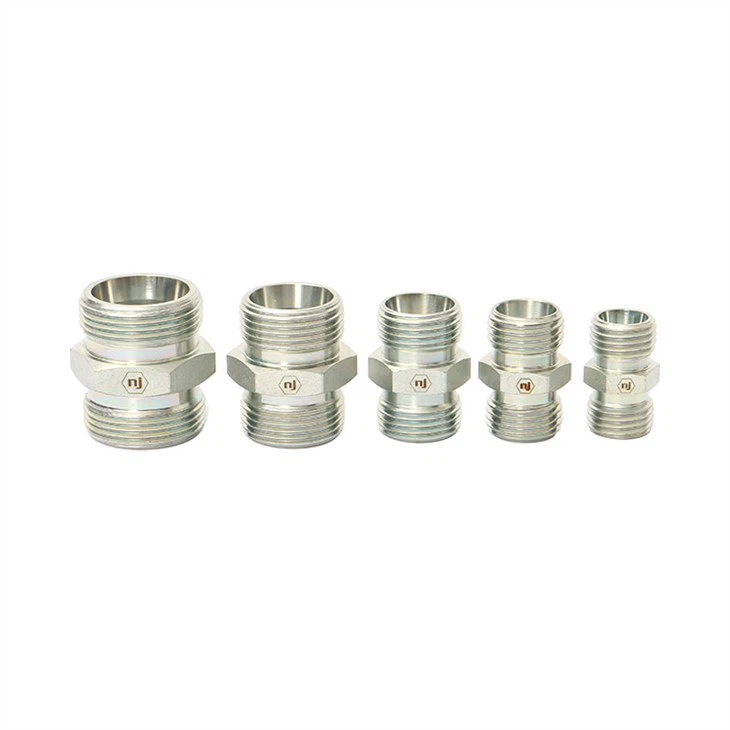

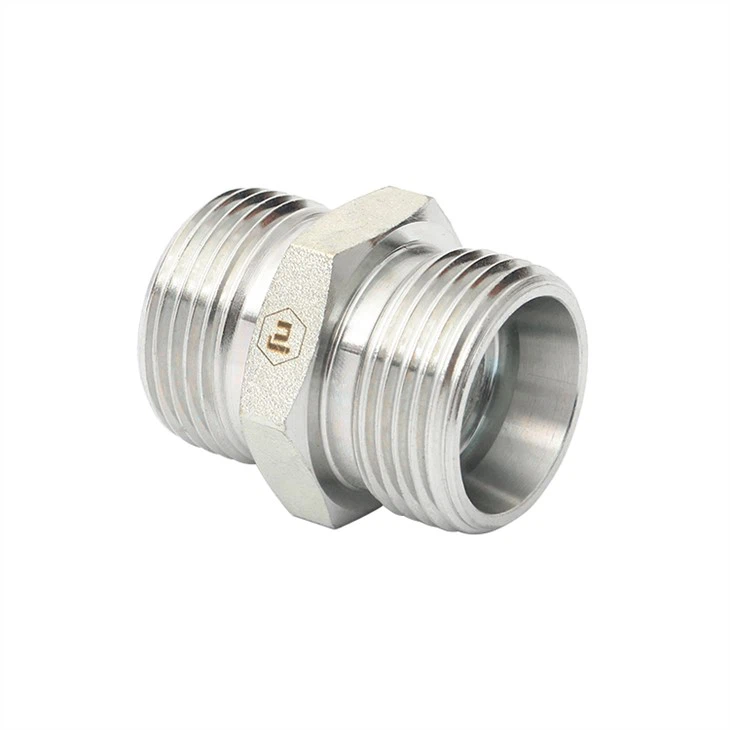

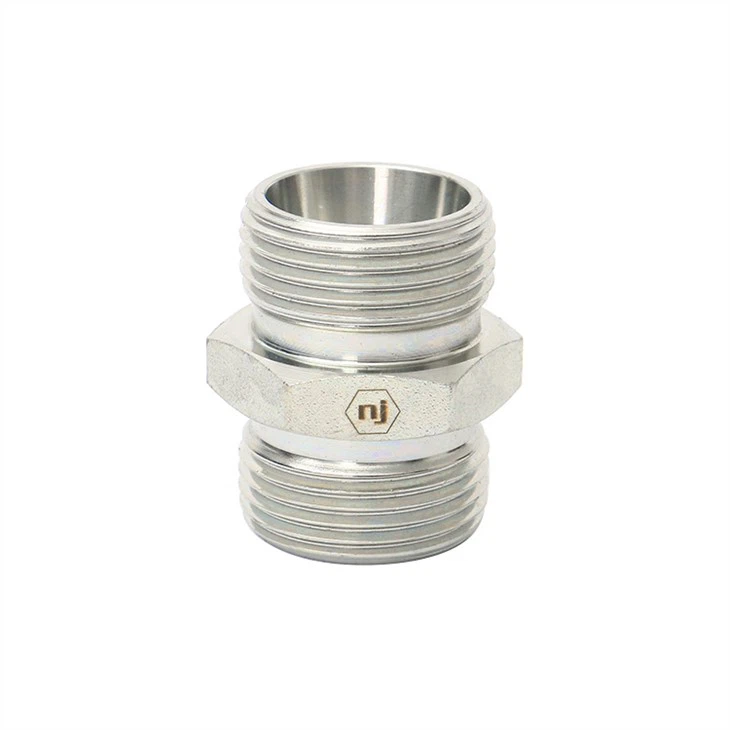

Metrisk gänga Bite Type Rörkopplingar

Artikelnummer:

1C/1D

Attribut:

Material: Stål

Form: Rak

Tråd 1 Typ: Metrisk tråd

Tråd 2 Typ: Metrisk tråd

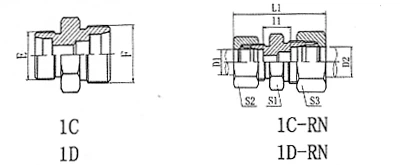

Z(_}BQCJRG$Y8`$$8PQ4DLD

代号DELNR.	螺纹TRÅD		管子外径RÖR OD		尺寸MÅTT
代号DELNR.	E	F	D1	D2	I1	L1	S1	S2	S3
1C-10LL	M10×1.0	M10×1.0	6	6		38	12	12	12
1C-12LL	M12×1.0	M12×1.0	8	8		39	12	14	14
1C-12	M12×1.5	M12×1.5	6	6		39	12	14	14
1C-14	M14×1.5	M14×1.5	8	8		40	14	17	17
1C-16	M16×1.5	M16×1.5	10	10		42	47	19	19
1C-18	M18×1.5	M18×1.5	12	12		43	19	22	22
1C-22	M22×1.5	M22×1.5	15	15		46	24	27	27
1C-26	M26×1.5	M26×1.5	18	18		48	27	32	32
1C-30	M30×2	M30×2	22	22		52	32	36	36
1C-36	M36×2	M36×2	28	28		54	41	41	41
1C-45	M45×2	M45×2	35	35		63	46	50	50
1C-52	M52×2	M52×2	42	42		66	55	60	60
1D-14	M14×1.5	M14×1.5	6	6		45	14	17	17
1D-16	M16×1.5	M16×1.5	8	8		47	17	19	19
1D-18	M18×1.5	M18×1.5	10	10		49	19	22	22
1D-20	M20×1.5	M20×1.5	12	12		51	22	24	24
1D-22	M22×1.5	M22×1.5	14	14		57	24	27	27
1D-24	M24×1.5	M24×1.5	16	16		57	27	30	30
1D-30	M30×2	M30×2	20	20		66	32	36	36
1D-36	M36×2	M36×2	25	25		74	41	46	46
1D-42	M42×2	M42×2	30	30		80	46	50	50
1D-52	M52×2	M52×2	38	38		90	55	60	60

Om du är intresserad kan du beställa adaptern i komplett set med skärring

och mutter, det är nödvändigt att infoga suffixet "RN" efter vårt artikelnummer, till exempel 1C-52RN

Tätning:
O-ring på 24 graders hankon insatt i 24 graders honkon.
Gäller lätta (DKOL) och tunga (DKOS) serier Metric Thread Bite Type Tube Fittings.
Anslutning:
Parallell metrisk gänga, profil enligt NFE-03-001 (identisk med ISO 68-1), vars ytterdiameter uttrycks i millimeter.
Profilen på denna tråd är en liksidig triangel.
Metrisk gängad bittyp Rörkopplingar betecknas med bokstaven M, följt av deras yttre diameter och stigning. Ex. : M12x1,5
